斜齒輪減速機疊片式鐵心制造，一般包括沖片的疊壓固緊、鐵心在機殼或軸上固定，以及鐵心表面處理等。對整體鐵心不存在片間固緊問題，因?yàn)樗怯蓹C(jī)械加工或粉末壓制等方法形成的。

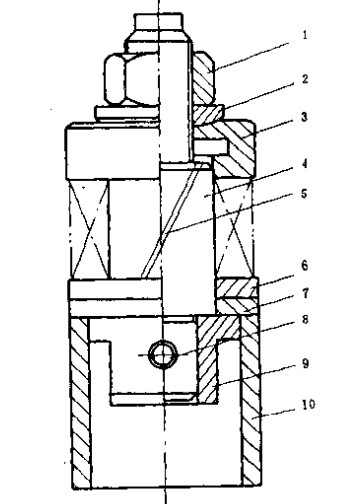

以下面主要介紹疊片式鐵心主要工藝方法和整體式鐵心的工藝特點。盛片式鐵心制造工藝：疊片式鐵心的工藝過程一般包括:理片、稱重或定片數、定位登壓固緊、固定、表面處理等。把涂膠的定子沖片以心軸4和槽鍵5定位疊壓。鍵數可為1根，也可與槽數相等.球面墊圈可保證壓圈3受力均勻，方向垂直.加壓后烘烤一定時間，打開螺毋壓出心軸即得膠粘的定子鐵心。亞壓工具.對沖片精度和沖裁一致性有一定要求。對疊壓工具的一般要求是:定位準確、合理、可靠、裝拆方便。有的還要求壓緊力和尺寸可調節。定子鐵心的固緊方法定子鐵心盛壓后，固緊方法有以下幾種。

(1)選用適當配合固緊。也可采用較松的過渡配合、而在鐵心端部外另設壓環，使壓環與機殼過盈配合，壓緊并固定鐵心。對小功率電機也可采用較松的過渡配合，而在鐵心外表面涂一層粘接劑固定。因?yàn)橐话汨F心外圓不加工.故這種固緊方式要求沖片精度較高，疊壓一致性要好。

(2)鉚接固緊.在鐵心的合適位置。設盟專用通孔，用穿透鉚釘鉚接固緊。也可在鐵心外緣專門設置的扣片槽內用扣片鉚接。穿透鉚釘也可用鑄鋁代替。

(3)焊接固緊.常用的焊接方法有二氧化碳?xì)怏w保護焊、亞弧焊、等離子焊、真空電子束焊和接觸(壓力)焊等。

斜齒輪減速機疊片式鐵心主要工藝方法和整體式鐵心的工藝特點這是和疊片的設計有關系，疊片的大小、選擇的材料、磨合度作用等等，根據他的設計總結以上的固定方法，基本的步驟就是上面，希望對大家有幫助。
