齒輪減速電機沖模的結構與設計特點，鐵心沖片的沖裁是在沖床上通過沖裁模實現的。沖模的結構與制造質量直接影響沖片的質量和生產效率?？梢哉f沖模的設計與制造水平是電機生產質量的重要保證。在一些技術先進的國家，模具的制造多數由專門工廠進行，我國則多數由電機制造廠自行設計制造。這里介紹微電機鐵心沖片所用沖裁模的基本結構與設計特點。

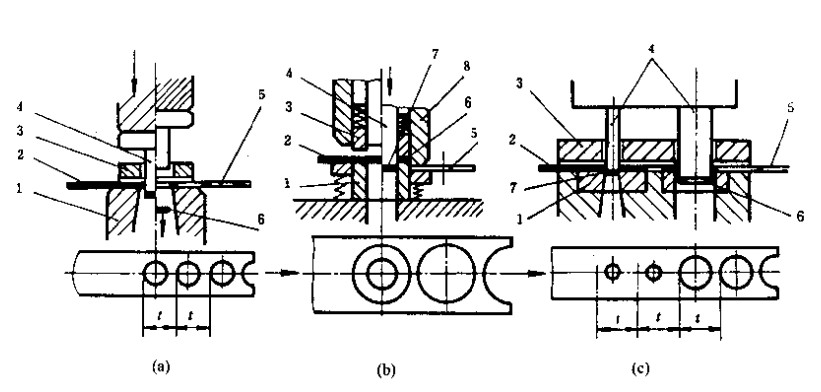

    齒輪減速電機種類與結構，沖模從工藝上分有單式?jīng)_模、復式?jīng)_模、級進式?jīng)_模三種。單式?jīng)_模在沖床的一個行程電，只能在鋼片上沖出一條封閉輪廓線的沖模，叫單式?jīng)_模。如單摺沖孔模、軸孔沖模等。這種沖模結構簡單，便于制造。如果配以較高精度的分度機構和高速沖床，可進行高速的單槽沖裁。這種沖模適干微電機中直徑較大的沖片。采用單式?jīng)_模的缺點是一個沖片需用幾套模具分幾道工序沖完。沖裁精度較低.采用低速沖床時，僅適于小批量和產品研制生產。若配以高速沖床和生產自動線。也適于大批量生產。復式?jīng)_模在沖床一個行程內，能沖出兩條以，卜封閉輪廓線的沖模叫復式?jīng)_模。如定子或轉子摺復式?jīng)_模。內圓沖孔、外圓落料校等。這種沖模功能較多.結構較復雜，制造精度要求較高。但沖出的工件質M好.生產效率也較高，是目前微電機生產中用量最多的一種。如果在2-3臺沖床上采用組合式復式?jīng)_裁，用一張條料依次沖裁出轉子和定子沖片，既提高鋼片材料利用率，又可提高生產效率。復式?jīng)_模適于較高精度、一定批岔的生產。級進式?jīng)_模是由兩臺單式(或復式)沖模組裝在一起，能連續級進沖裁的沖模。它實質上是多工位沖裁方式、多臺沖模的組合體。沖床連續二個沖程，完成內孔和外圓沖裁、連續沖制時，仍然是合模一次，得到一個沖件。對形狀復雜的沖片，可分成若干個沖裁工位，設汁制造多工位級進式?jīng)_模，通過連續級進式送料、沖裁.經若干工位，連續沖裁出形狀復雜的沖片。齒輪減速電機級進式?jīng)_模沖裁時，需連續級進式送料，以提高沖裁速度，相應地需采用成卷的帶料鋼片適于大批量生產。級進式?jīng)_模結構復雜，精度要求高，生產周期長，一次投資費用大，需大噸位高速沖床。

齒輪減速電機構成沖模的零件很多，沖模的基本結構零件一般有以下幾類：工作零件:沖出工件形狀尺寸的零件，包括凸模、凹模、凸凹模，是模具中最主要部分。定位零件:控制鋼片或坯料沖裁時的位置的零件.包括定位心軸、定位板、檔料銷等。導向零件:保證沖裁時上下模位置對準，并使沖棋間隙保持均勻的零件，包括導柱和導套等。卸料零件：沖裁后退出工件和余料的零件，包括打料桿、打料板、卸料彈簧和推料板等。

安裝固定零件:固定凸四模及其他安裝用零件.包括上、下模座、墊板和模柄等。齒輪減速電機沖模的結構與設計特點今天就講到這里，到下一篇文章，我會更為詳細的為大家講解齒輪減速電機內容。
