硬齒面減速機JRTS系列齒面為硬齒面，齒輪結構為斜齒輪。斜齒輪--蝸輪蝸桿減速電機。有時也叫硬齒面減速器也減速馬達，有底腳安裝，法蘭安裝等多種安裝方式。硬齒面減速機JRTS系列為最常見的傳動結構。

    硬齒面減速機JRTS系列設計方案:

  JRTS..D..:底腳安裝斜齒輪--蝸輪蝸桿齒輪減速電機

  JRTSF..D..:法蘭盤安裝斜齒輪--蝸輪蝸桿減速電機

  JRTSAF..D..:B5法蘭空心軸安裝斜齒輪--蝸輪蝸桿齒輪減速電機

  JRTSHF..D..:B5法蘭空心軸鎖緊盤安裝斜齒輪--蝸輪蝸桿齒輪減速電機

  JRTSA..D..:空心軸安裝斜齒輪--蝸輪蝸桿齒輪減速電機

  JRTSAZ..D..:B14法蘭空心軸安裝斜齒輪--蝸輪蝸桿減速電機

  JRTSAZ..D..:B14法蘭空心軸鎖緊盤安裝斜齒輪--蝸輪蝸桿齒輪減速電機

   JRTS斜齒輪蝸輪蝸桿減速電機底腳安裝斜齒輪-蝸輪蝸桿齒輪減速電機。有雙軸，單軸，出力法蘭，入力法蘭等。斜齒輪蝸輪蝸桿減速電機產品規格17～187；傳動比1。3～289。74；輸入功率0。12～200KW；輸出轉矩14～62800N . M。共四大系列上千萬種不同的規格、傳動比、聯接方式可供選用.

  硬齒面減速機JRTS系列使用說明：

1.1安裝注意事項

  11.1 減速機須安裝在平整堅固的底座上，底腳螺栓必須緊固、防震。

  1.1.2 原動機--減速機--工作機的各聯接軸伸.安裝后必須互相準確對準軸線。

 1.1.3 減速機輸入端及輸出端軸伸外徑尺寸公差均按h6制作.與之相配的聯軸器、皮帶輪、鏈輪等傳動件內孔須按合適的尺寸公差配制，避免裝配過緊損壞軸承.裝配過松影響正常動力傳遞。

  1.1.4 鏈輪、齒輪等傳動件裝上軸伸時.應盡量靠近軸承.以減少軸伸彎曲應力。

  1.1.5 WPD型減速機裝配電機時，應在蝸桿頭部內孔孔壁及鍵槽處涂抹黃油.避免裝配過緊.防止軸孔日久生銹。

  1.1.6 訂購使用各類WPD減速機時.若電機重量偏大.應設支撐裝置。

1.2使用注意事項

  1.2.1 使用前應注憊檢查減速機型式結構、中心距規格、傳動比、拍入軸連接方式、輸出軸結構、輸入軸輸出軸軸指向和回轉方向等是否符合使用要求。

 1.2.2 按照樣本上“油品潤滑”中所規定的要求，注入合適的品種牌號潤滑油。加油后，旋緊頂部的通氣器，拔掉通氣器上之小錐塞.減速機方可開始運轉.必須選用合適牌號的潤滑油.必須控制適宜的加油量。必須按規定要求及時換油.尤其要重視首次使用100小時后的更換新油。

  1.2.3 使用過程中發生不正常情況時.應及時停機檢查，可參照“故障分析”表處理。（減速機的油溫最高允許達到95℃.在此溫度界限下.只要油溫不再上升.可以放心使用）。

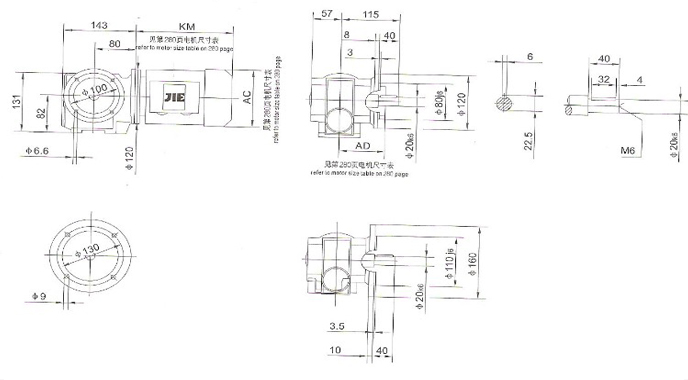

  硬齒面減速機JRTS系列詳細圖紙：
