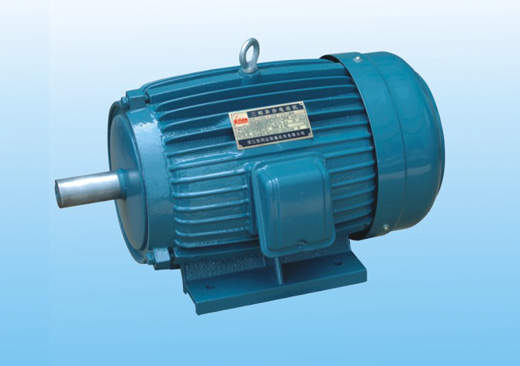

在三相異步電動機結構中，較復雜并在使用中容易發生損壞的是定子繞組。下面簡單介紹一下定子繞組的構成和布置。

 一:三相異步電動機定子繞組構成的原則

    從三相異步電動機的工作原理可知，定子的三相對稱繞組通人三相對稱的交流電，就會產生一個旋轉磁場。所以對于異步電動機來說，定子繞組的布置不僅要做到對稱，而且還要盡可能的獲得大的旋轉磁場和滿足一定磁極對數的要求。對于它的構成原則主要有以下3點:

    1)三相異步電動機定子繞組必須對稱分布，各相繞組的導體數、并聯支路數、導體的規格必須相同。

    2)每相繞組在定子內圓的空間位置上均勻分布，三相繞組在空問位置上分別相差1200電角度。

    3)每相繞組在定子內圓上的分布規律相同。

 二:三相異步電動機定子繞組構成的合理指標

 為使電動機具有良好的性能和經濟效益，要求三相繞組所建立的磁場在氣隙中的分布規律接近正弦曲線;在相同的功率下，它的體積小、材料省、堅固耐用、價格便宜。

 三:三相異步電動機定子繞組的分類

         三相異步電動機定子繞組的種類很多，按鐵心梢內的繞組層數分為單層繞組、雙層繞組和單雙層混合繞組。單層繞組是指一個鐵心槽內只放一個繞組的有效邊，那么一個繞組線圈要占用兩個鐵心槽，電動機的繞組線圈數等于鐵心槽數的一半，它又分為鏈式、同心式、交叉式;雙層繞組是指一個鐵心槽內要放兩個有效邊，電動機的繞組線圈數等于鐵心槽數，它又分為疊繞式、波繞式等。
