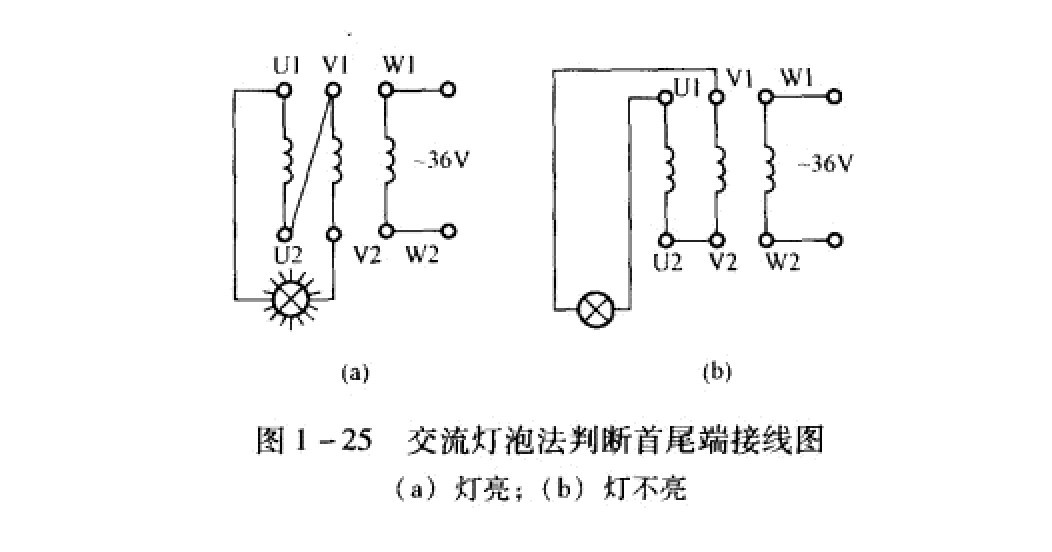

燈泡法交流燈泡法判斷首尾端接線圖如圖1一25所示。

其原理是電磁感應原理。當一相繞組通入一低壓交流電后，就會在鐵心中產生一交變磁通，電動機的另兩相繞組因交變磁通而產生感應電動勢;若兩相繞組的短接端為異名端，則產生感應電動勢相互疊加，燈泡就會亮。若兩相繞組的短接端為同名端，則產生感應電動勢相互抵消，燈泡不會亮。
